CAN XL—— 面向大数据通信系统的 CAN 技术扩展

简而言之：CAN XL 在 CAN 总线基础上进行扩展，具备更大有效载荷、更高数据传输速率，以及专为大数据应用设计的全新协议机制。

CAN XL 在数据链路层对 CAN 协议进行增强，引入全新机制以支持更多通信模型。作为 CAN CC 与 CAN FD 的迭代升级技术，CAN XL 可对现有 CAN 基础设施进行选择性扩展，在保留其成熟可靠特性的同时，满足未来应用需求。

CAN XL—— 关键技术要点

  • 有效载荷最高可达 2048 字节，优先级与寻址功能明确分离
  • 采用 11 位优先级 ID，专用于 CAN 总线仲裁
  • 沿用 CAN CC 的仲裁机制，同时大幅提升有效数据传输速率，实现高且可扩展的载荷吞吐能力
  • 采用级联 CRC 机制，实现高级故障检测
  • 通过 SDT 与 VCID 技术概念，可适配上层协议以及虚拟网络

CAN‑XL 技术背景

CAN‑XL 在 CAN‑CC、CAN‑FD 的基础上，大幅拓展了 CAN 技术的适用场景。其核心优势不只是有效载荷长度的提升，更是大载荷、仲裁段与数据段相分离、有效数据吞吐量大幅提高三者的结合。

CAN‑CC 的有效载荷最大为 8 字节，比特率最高 1 Mbit/s，非常适合传输对时间要求严苛的短小控制报文。CAN‑FD 将有效载荷提升至 64 字节，数据段比特率通常支持 2‑8 Mbit/s，可实现中等规模数据传输。但在传输大数据块时，协议开销依旧占比很高。

CAN‑XL 从根本上改变了这一现状。它支持最高 2048 字节的有效载荷，大数据块仅需少量帧即可完成传输。仲裁阶段沿用传统 CAN 最高 1 Mbit/s 的比特率，保证总线的确定性行为。仲裁完成后，数据段以更高比特率传输。实际产品实现中速率可达数兆比特每秒至十几兆比特每秒，常用区间为 5‑16 Mbit/s。

CAN‑XL 的核心亮点在于：随着载荷长度增大，有效载荷传输效率显著提升。因此 CAN‑XL 既保留了 CAN 成熟可靠的特性 —— 确定性仲裁、强大的错误处理能力，又非常适合大数据量通信。借此，CAN‑XL 填补了传统 CAN 通信与以太网方案之间的技术空白。

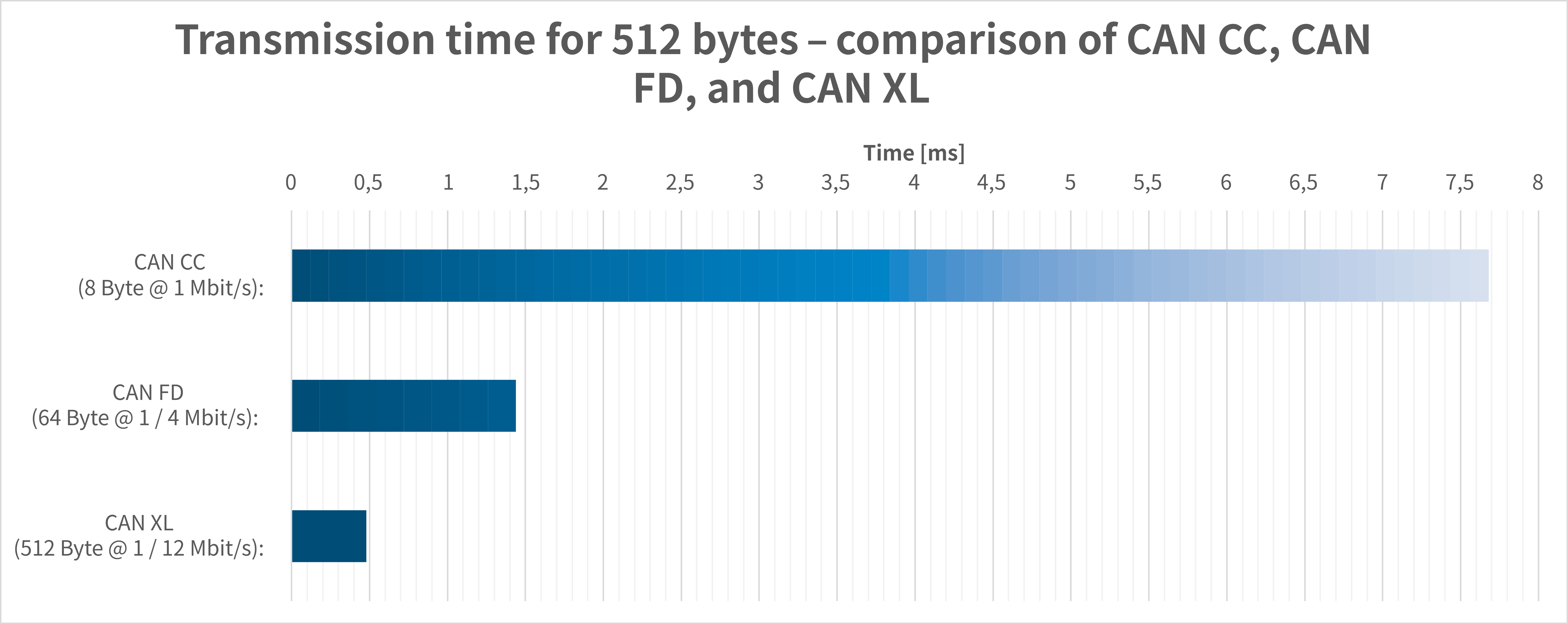

对CAN‑CC、CAN‑FD 以及 CAN‑XL 传输 512 字节有效载荷的传输耗时进行对比。各模式所需帧数量如下：CAN‑CC：64 帧，每帧 8 字节；CAN‑FD：8 帧，每帧 64 字节；CAN‑XL：1 帧，512 字节。假设条件：11 位标识符，包含帧间间隔（IFS），不计位填充；CAN‑FD 启用比特速率切换 BRS（仲裁段速率 1 Mbit/s，数据段速率 4 Mbit/s）；CAN‑XL 仲裁段速率 1 Mbit/s，数据段速率 12 Mbit/s。

CAN‑CC、CAN‑FD、CAN‑XL 技术对比

  • CAN‑CC：有效载荷最大 8 字节，比特速率最高 1 Mbit/s，适用于时间严苛的控制数据；
  • CAN‑FD：有效载荷最大 64 字节，典型数据速率 2‑8 Mbit/s，面向中等数据量场景；
  • CAN‑XL：有效载荷最大 2048 字节，数据速率可扩展至数兆比特到十几兆比特每秒，用于大数据量业务。
  • 三者共用经典 CAN 仲裁机制，具备总线确定性行为。

CAN‑XL 的优势与应用场景

CAN‑XL 的发展主要源于汽车行业的需求。车辆架构从域控架构(domain-based vehicle architecture)向区域架构(zonal vehicle architecture)演进，加之现代汽车软件占比不断提升，这就要求通信网络具备良好可扩展性，既要实现更高的数据吞吐率，又要拥有结构清晰的协议设计。

在该类架构下，CAN‑CC 与 CAN‑FD 逐渐显现功能瓶颈，尤其是当其用作连接各区域或电子控制单元（ECU）的主干网络时。不过，CAN‑XL 的技术原理并不仅仅局限于汽车领域。受数据量增大、分布式智能以及多协议并行使用等因素影响，工业系统的通信需求同样持续增长。

在部分应用场景中，以太网虽然性能优异，但在架构设计与成本方面并非总是最优方案，而 CAN‑XL 可对现有网络架构进行针对性扩展。CAN‑XL 的核心优势之一，是兼具大数据传输能力与总线确定性行为。在同一网络内，对时间严苛的 CAN‑CC或 CAN‑FD 通信业务，可以和大数据量的 CAN‑XL 传输业务共存。这使得现有基础设施能够继续服役，并通过 CAN‑XL 实现渐进式升级，无需舍弃已经成熟、经过实践验证的通信方案。

CAN‑XL 在现代通信架构中的优势

  • 受汽车行业区域架构（zonal-oriented architecture）与主干网络架构（backbone-oriented architecture）发展驱动；
  • 借助 CAN‑XL 实现诊断数据、服务数据及更新数据的高效大流量传输；
  • 可将 CAN‑CC/CAN‑FD 的高实时通信业务，与 CAN‑XL 大数据量业务融合共存；
  • 基于现有 CAN‑CC、CAN‑FD 架构完成扩展升级，无需整体更换技术体系。

esd electronics 对 CAN‑XL 的布局

对 esd electronics 而言，CAN‑XL 是其历经多年打磨、已取得市场成功的技术与产品系列的自然延续。三十五年以来，esd 持续开发 CAN‑CC、CAN‑FD 及相关通信架构的软硬件解决方案，为客户提供基于 CAN 系统的设计、项目实施以及长期运行维护支持。

凭借大量项目实践积累，esd electronics 对 CAN 数据链路层、协议机制以及工业应用的特殊需求具备深刻理解。

公司始终以长期可靠性、技术一致性，以及与现有系统环境的无缝集成为核心目标。

在此定位下，CAN‑XL 被视作一项补充性增强技术：对现有成熟技术进行能力拓展，但不会替代那些经过实际验证的技术方案。

esd electronics 的 CAN 总线专业能力

  • 拥有 35 年以上 CAN CC、CAN FD 以及基于 CAN 的系统架构研发经验
  • 产品阵容齐全，覆盖 PC 接口、嵌入式解决方案与网关设备
  • 硬件、驱动程序及应用程序接口（API）一站式自主研发
  • 深耕工业场景，持续迭代 CAN 总线相关技术

esd electronics 的 CAN XL 产品规划展望

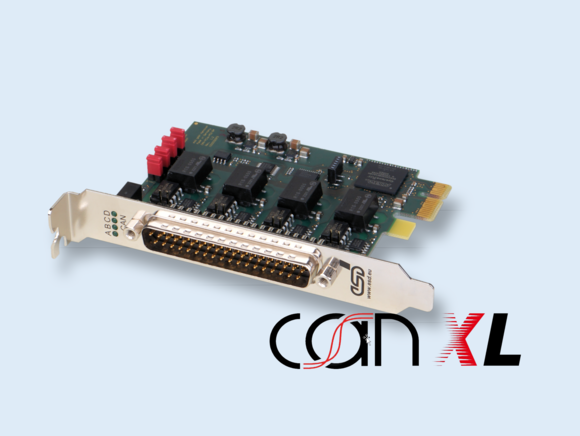

esd electronics 计划推出 CAN‑PCIe/500 系列板卡。该板卡是现有 PCIe CAN 产品系列的扩展产品，面向开发、测试与评估类应用，支持CAN CC、CAN FD 以及 CAN XL。

成熟的 NTCAN 应用程序接口将进行系统性功能升级，新增 CAN XL 相关能力，确保各类 CAN 协议版本可共用一套统一、一致的软件接口。

随着产品研发推进，后续将发布更多详细信息。
